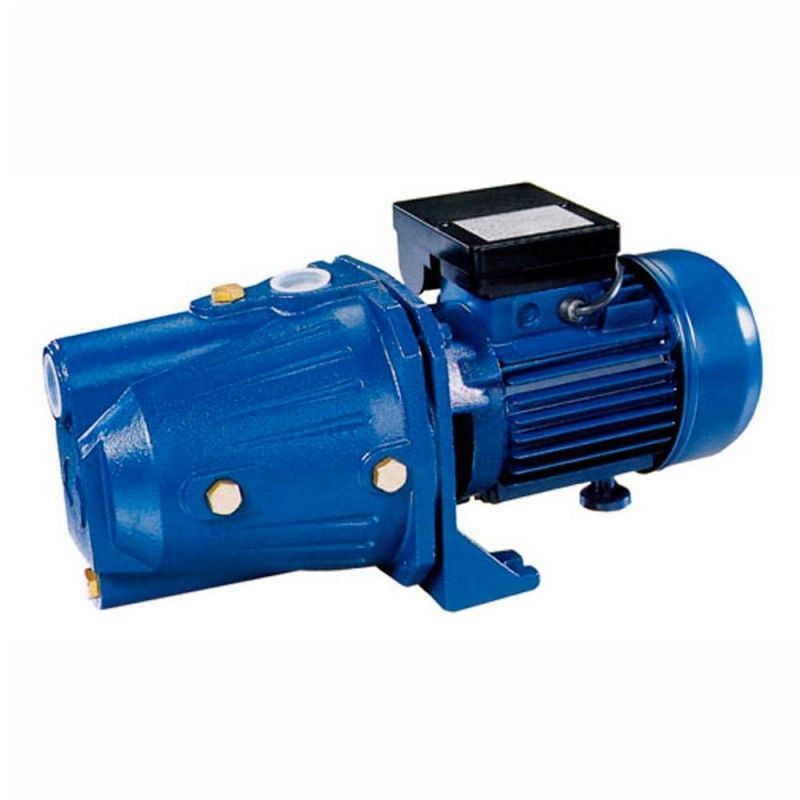

Bomba autoaspirante 7m Jet-100M BCN 1Cv

- Bomba elétrica autoferrante até 7m, projetada para irrigação e grupos de pressão

- 2900 Rpm, fechado com ventilação externa

- Corpo e suporte da bomba projetados em ferro fundido

- Conexão de entrada de 1"

- Conexão de saída de 1"

Bomba Poten 1 hp jet 100 projetada para auto-sucção até 7 m

- Proteção Ep-44

- Isolamento: F

- Eixo em aço inoxidável AISI 304

- Difusor Turvina e Noryl

- Selo mecânico em cerâmica/grafite

- Temperatura máxima: 35ºC

Potência: 075 kW, 1 HP

-Condensa: 20

 - Eu: 4 (A)

Peso: 15kg

Inclui protetor térmico e cabo elétrico com conector SCHUKO-M.

Com este modelo você pode montar nossos grupos de pressão GP-JET/AQUACONTROL-MC.

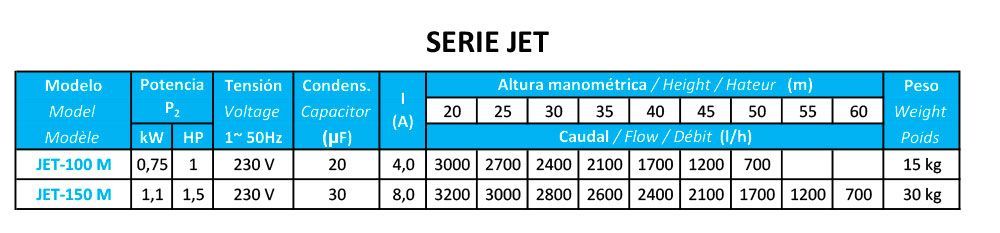

Altura Manométrica

Instalação:

A bomba será colocada em posição horizontal o mais próximo possível do nível da água, para obter o

Caminho de sucção mínimo e minimiza perdas de pressão. Seu design autoescorvante permite que a bomba seja instalada até 7 metros de altura geométrica do nível da água.

A bomba deve ser fixada em base sólida com parafusos, através dos furos previstos na própria base em ferro fundido. Será garantido que esteja protegido contra possíveis inundações e receba ventilação seca.

Montagem do tubo:

O tubo de sucção deve ter diâmetro igual ou maior que a boca de sucção da própria bomba. Para aspirações superiores a 4 m. profundo, é necessário instalar tubo de sucção de maior diâmetro. A inclinação mínima da secção de aspiração será de 3% para evitar bolsas de ar no circuito de aspiração e assim melhorar o correto escorvamento da instalação. É imprescindível colocar uma válvula de pé submersa no mínimo 15 cm. abaixo do nível da cisterna ou tanque, para evitar redemoinhos e entrada de ar na sucção da bomba (figura 2).

O interior dos orifícios de sucção e descarga possui roscas até uma determinada profundidade. Não deve ser excedido ao rosquear os respectivos tubos. Também não se deve utilizar qualquer acessório que não seja novo e que não esteja completamente limpo, prestando muita atenção à sua conicidade.
